VK-NB
VIROCK
8451000
1. Procesamiento de máquinas:
Entrada de marco A → Controlador de tensión → Mangle de acolchado → Sobrealimentación y gasto de tornillo → Dispositivo de detección de bordes y desenrollado de bordes → Fijación → Cortina de aire para homogeneizar aire frío y caliente → Cámaras para termofijado →Refrigeración por aire → Sujeción con pasadores → Sección final → Salida del marco en A.
2. Datos técnicos:
| Ancho de trabajo de la tela | 1200 mm-3600 mm |
| Ancho del rodillo de la máquina | 1400 mm-3800 mm |
| mangle de padder | Paleta de acabado o teñido |
| Tipo de acolchado | vertical/horizontal/inclinado |
| Diámetro del rodillo | 300 mm |
| Secadora No. | Depende de la demanda de los clientes. |
| Diámetro del rodillo guía | 125 mm/150 mm |
| Medios de calentamiento | Aceite térmico/Gas natural/Vapor/Electricidad o dos combinados |
| Potencia del motor de fijación | 0,75 kilovatios |
| Cantidad de motor de soplador en cada cámara. | 4 piezas |
| No. de extractor de aire | Dos, tres o cuatro |
3. Características clave de las unidades separadas de rameadora:
1) El marco de la rama está hecho de placas de acero de 4 mm.La cámara con múltiples piezas de diseño de puerta de apertura manual.Las boquillas calientes con colchón de aire adjuntan un deflector que sopla hacia arriba y hacia abajo verticalmente. Puede lograr una mejor contracción y temperatura promedio de cada pieza.
2) Piezas mecánicas del padder mangle para obtener la rotación y el movimiento de los rodillos realizadas con soportes cilíndricos y desplazables.
Fuerza de exprimido obtenida con campanas neumáticas extensibles: Máx.Presión kg.10.000
Motorización a velocidad variable, realizada con motor y caja reductora, acopladas directamente.
Cubeta para productos químicos con dispositivo de control de nivel de productos químicos de 150 litros.
3) Dispositivo de corte de bordes:
La rueda de tela debajo de la guía y el cortador pueden moverse sincrónicamente por dentro y por fuera.Al cortar el borde de la tela se puede controlar el tamaño.Fácil de ajustar y operar.
4) Filtros dobles:
Cada cámara tiene filtros dobles;es más fácil para el mantenimiento de la máquina.
Diseño extraíble de una capa de filtro de acero inoxidable. Se puede extraer hacia el exterior del algodón de limpieza sin abrir la puerta del horno cuando la máquina está en funcionamiento.
5) Soplador de aire:
El ventilador de circulación de aire utiliza un ventilador centrífugo.La ventaja es el bajo nivel de ruido y el fuerte viento.
6) Dispositivo de sobrealimentación/subalimentación:

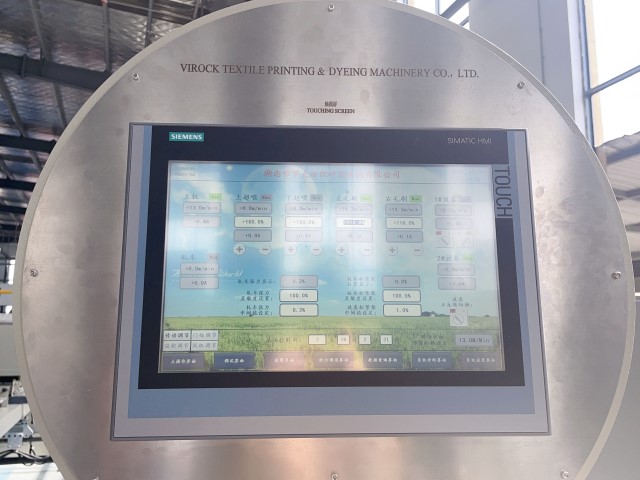

Pantalla táctil con interfaz humana y control PLC.El sistema de sobrealimentación/subalimentación está sincronizado con la cadena de la ramificadora en la relación exacta leída.(proporción de disposición: -20%,+80%)
7) Rodillos enderezadores de trama mediante pulsador para corregir tramas torcidas rectilíneas con accionamiento.Rodillo oblicuo con transmisión síncrona.El tejido elástico para conseguir una tensión muy baja.
8) Rieles de cadena fabricados en acero especial resistente al desgaste, resistente a altas temperaturas y sin transformaciones.
4. Ventajas de las funciones:
1) Se pueden elegir dos sistemas de calefacción.
2) Ahorro de energía;
3) La temperatura en la cámara es uniforme;
4) Alta producción;
5) Alta calidad de acabado.
